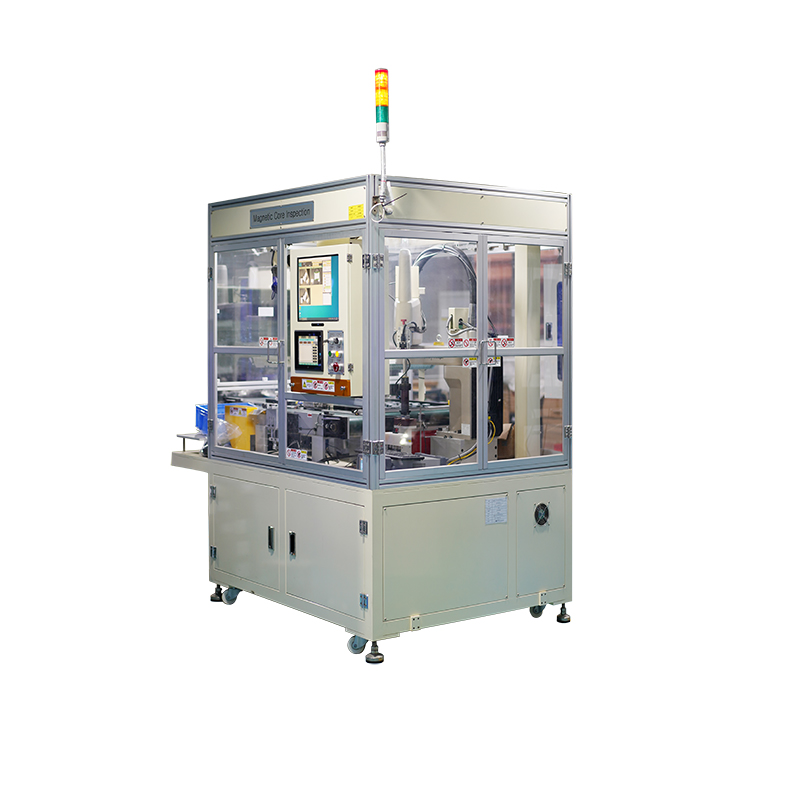

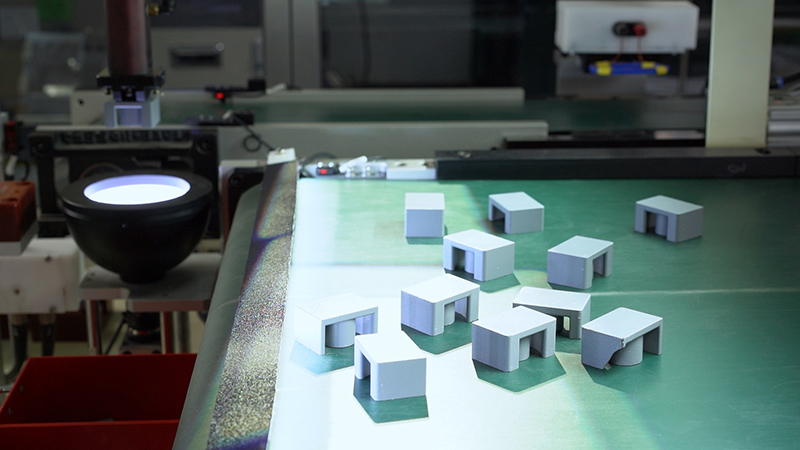

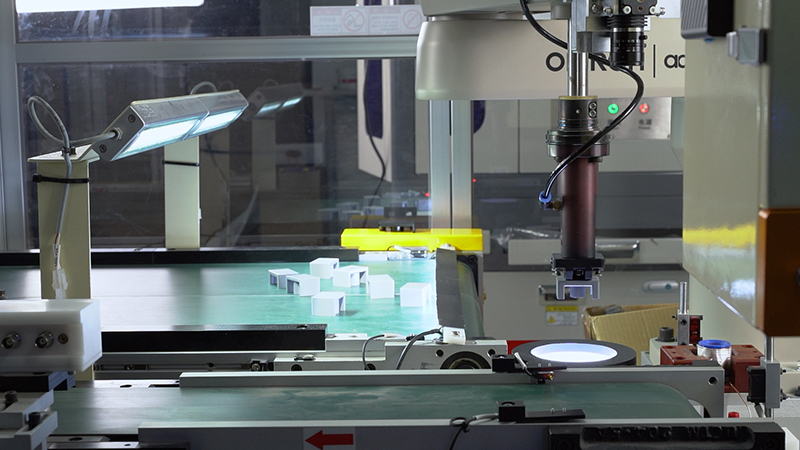

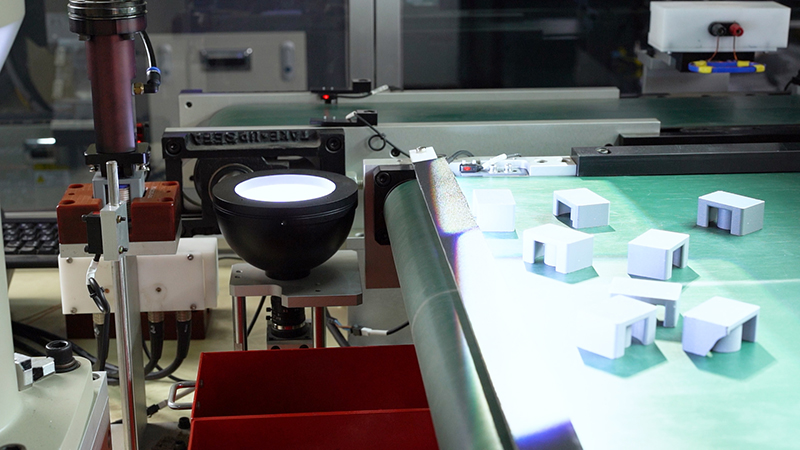

磁芯磁材視覺檢測設備
設備作用： | 磁芯磁材視覺檢測設備能代替人工進行產品的全檢工作，通過視覺成像系統，對產品的外觀缺陷進行自動辨別，并自動分選出合格件與不合格件，還能就測量數據進行統計分析，有效提高檢測效率。 |

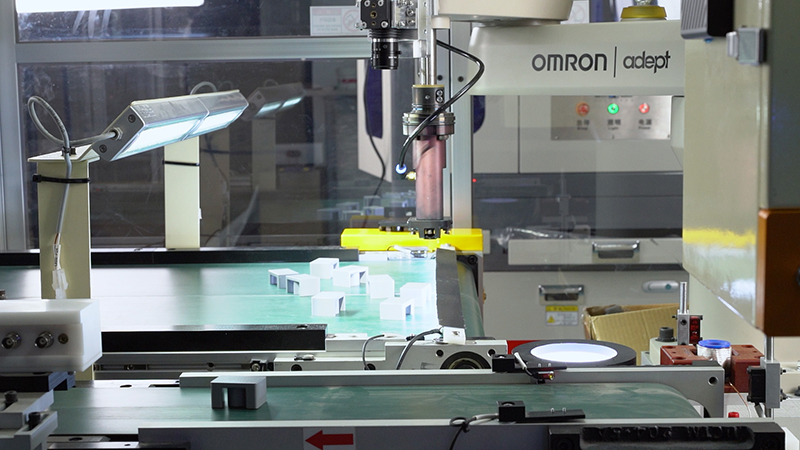

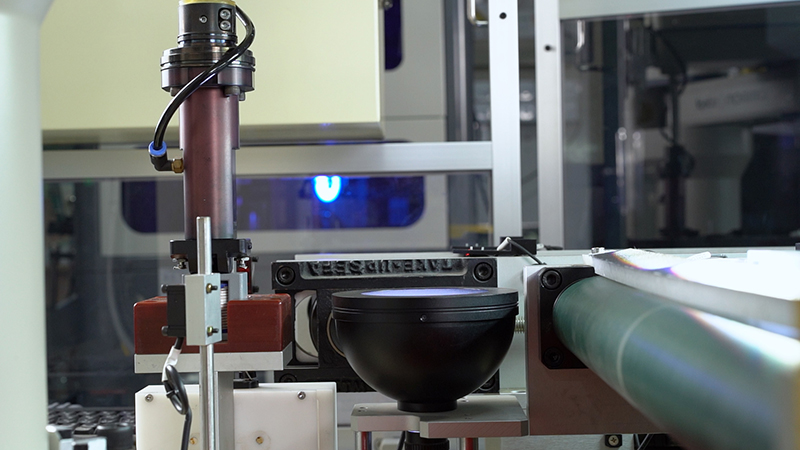

設備原理： | 磁芯磁材視覺檢測設備產品通過CCD圖像傳感器將被攝取目標轉換成圖像信號，再傳送給專用的圖像處理系統，根據像素分布和亮度、顏色等信息，轉變成數字化信號，圖像系統對這些信號進行各種運算來抽取目標的特征，進而根據判別的結果來控制現場的設備動作對產品作出精確的判斷。 |
設備功能： | 磁芯磁材視覺檢測設備提供自動上料、自動定位、自動檢測、自動分選、自動下料、智能測控、自動統計、AI深度學習、全自動處理。 |
選型配置：上視+側視+下視 +頂視（可根據檢測項目增減檢測工位）
檢測范圍：360°全檢
可檢物件：磁芯、磁鐵、磁環
檢測項目：尺寸大小、缺口、崩邊、劃傷、毛刺、混料，倒角、高度、對稱度、麻點、輪廓度等
適用規格：外徑φ1.0mm-φ20.0mm ；高度2.0mm -25.0mm
檢測速度：80-300pcs/min
檢測精度：最高±0.001mm

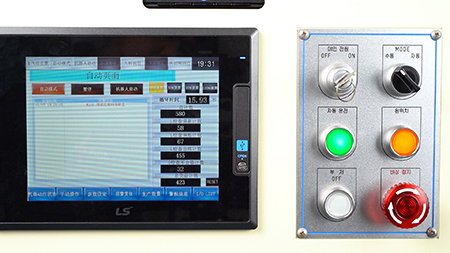

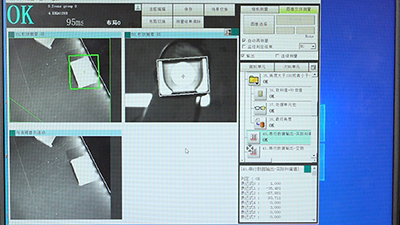

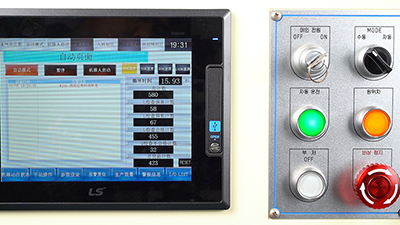

軟件系統：雅創光學影像系統
電源電壓：220V 50Hz
額定功率：500KW
氣 壓：0.4-0.8MPA
工作溫度：0℃-45℃
缺角 |
劃傷 |
麻點 |
|
|
|
|
|
|

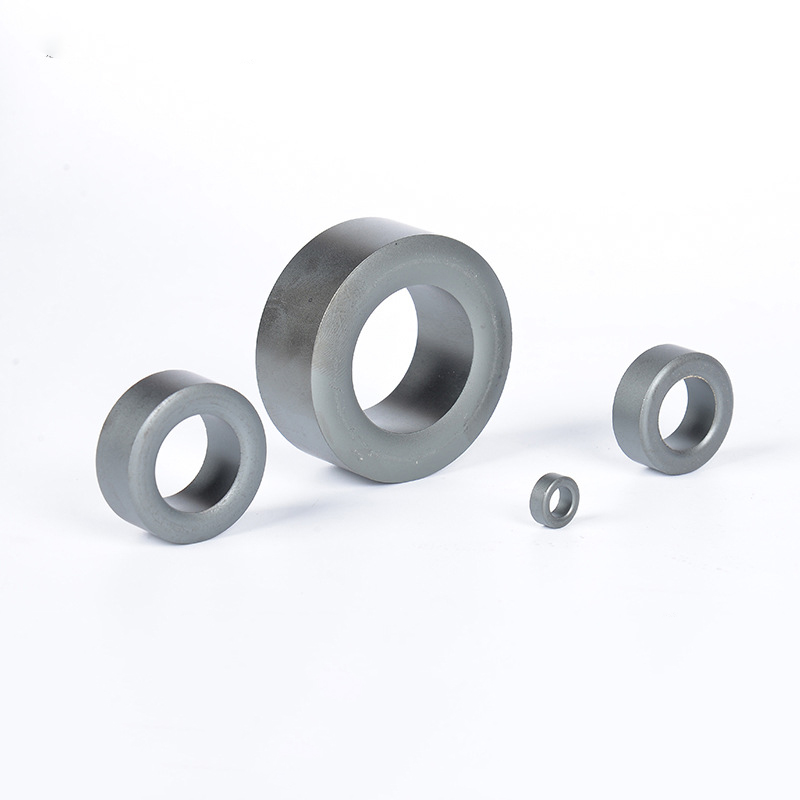

圓形磁環 |

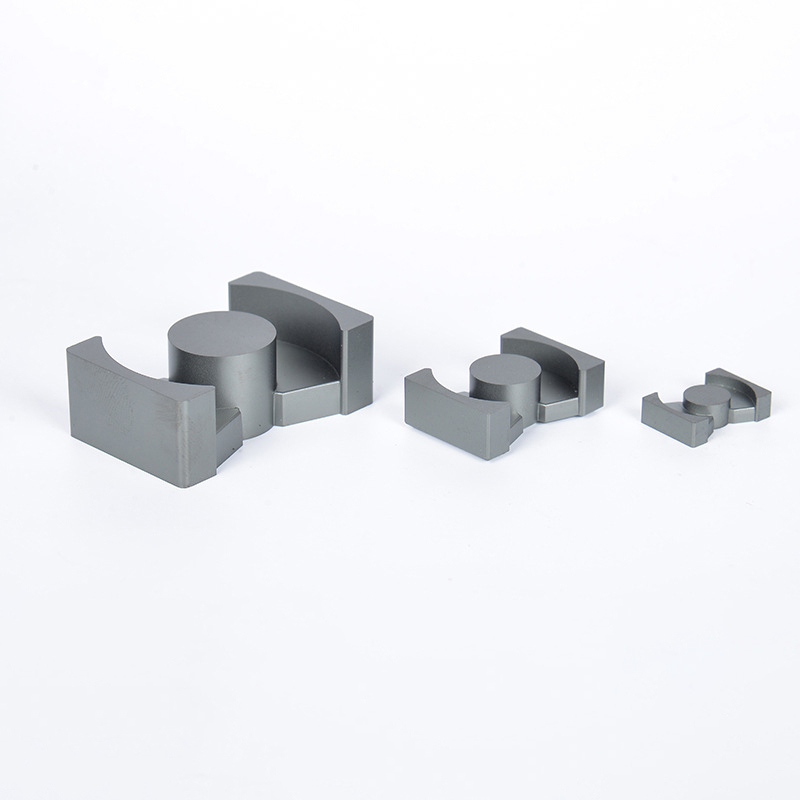

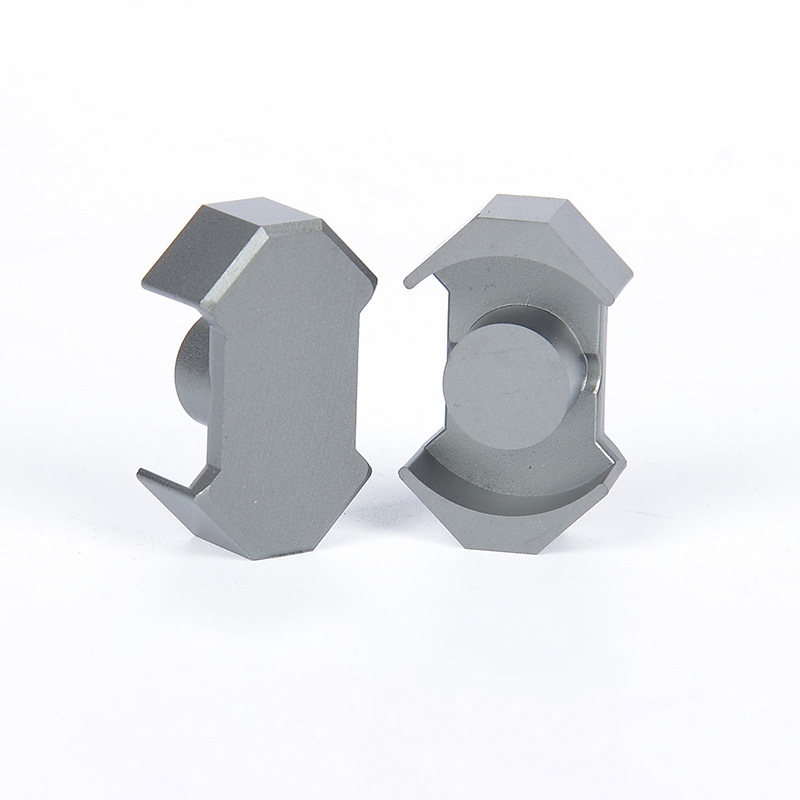

異形磁芯 |

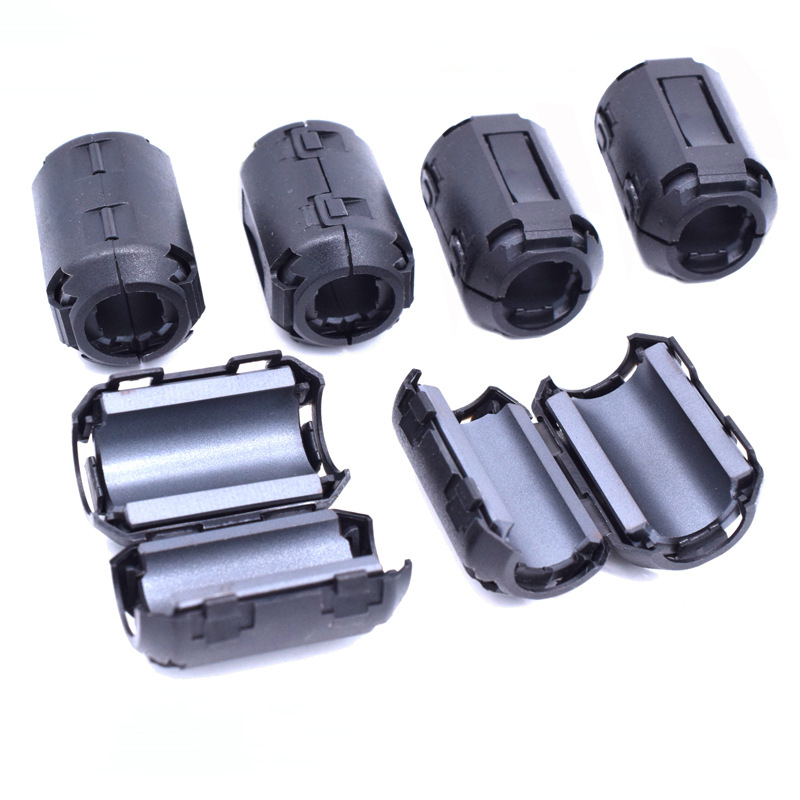

組裝式磁環 |

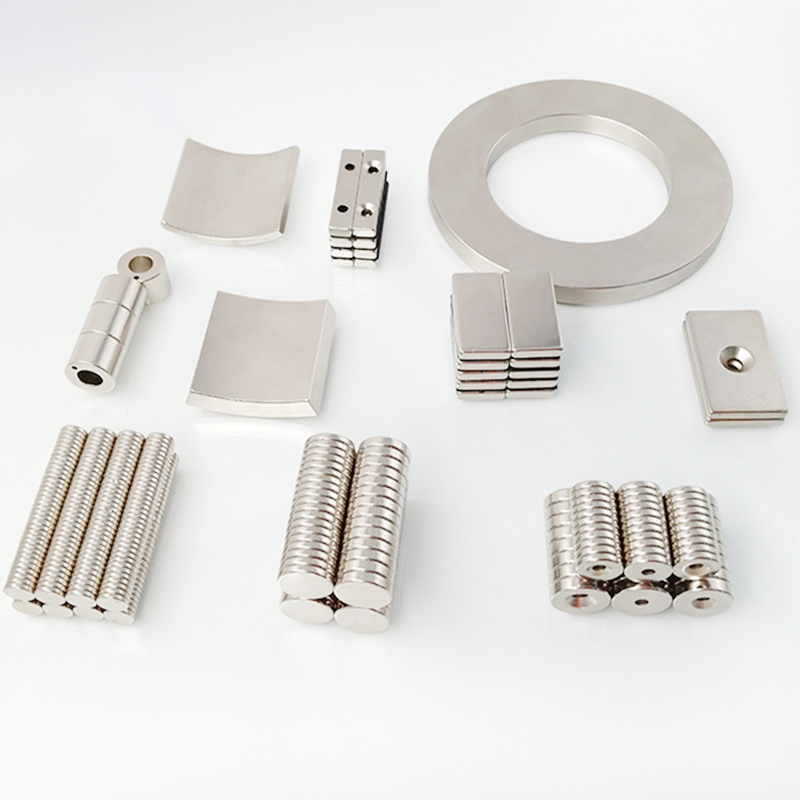

圓形磁鐵 |
異形磁鐵 |
方形磁鐵 |
磁芯是什么東西？
磁芯是指由各種氧化鐵混合物組成的一種燒結磁性金屬氧化物。例如，錳-鋅鐵氧體和鎳-鋅鐵氧體是典型的磁芯材料。錳-鋅鐵氧體具有高磁導率和高磁通密度的特點，且在低于1MHz 的頻率時，具有較低損耗的特性。鎳-鋅鐵氧體具有極高的阻抗率、不到幾百的低磁導率等特性，及在高于1MHz的頻率亦產生較低損耗等。鐵氧體磁芯用于各種電子設備的線圈和變壓器中。
磁芯材質有哪些？
磁芯材質一般有鐵、鈷、鎳三種鐵磁性元素構成。
1. 鐵氧體磁芯是一種高頻導磁材料(原理同矽鋼片，只不過用在高頻環境)，主要用于各種電子設備的線圈和變壓器中。
2. 錳-鋅鐵氧體具有高磁導率和高磁通密度的特點，且在低于1MHz 的頻率時，具有較低損耗的特性。
3. 鎳-鋅鐵氧體具有極高的阻抗率、不到幾百的低磁導率等特性，及在高于1MHz的頻率亦產生較低損耗等。
磁芯種類有哪些？
磁芯常見的種類有硅鋼片鐵芯、坡莫合金和非晶及納米晶軟磁合金。
1. 硅鋼片是一種合金，在純鐵中加入少量的硅（一般在4.5%以下）形成的鐵硅系合金稱為硅鋼。該類鐵芯具有最高的飽和磁感應強度值為20000Gs；由于它們具有較好的磁電性能，又易于大批生產，價格便宜，機械應力影響小等優點，在電力電子行業中獲得極為廣泛的應用，如電力變壓器、配電變壓器、電流互感器等鐵芯。是軟磁材料中產量和使用量最大的材料。也是電源變壓器用磁性材料中用量最大的材料。
2. 坡莫合金常指鐵鎳系合金，鎳含量在30~90%范圍內。是應用非常廣泛的軟磁合金。通過適當?shù)墓に嚕梢杂行У乜刂拼判阅?，比如超過105的初始磁導率、超過106的最大磁導率、低到2‰奧斯特的矯頑力、接近1或接近0的矩形系數，具有面心立方晶體結構的坡莫合金具有很好的塑性，可以加工成1μm的超薄帶及各種使用形態。
3. 硅鋼和坡莫合金軟磁材料都是晶態材料，原子在三維空間做規則排列，形成周期性的點陣結構，存在著晶粒、晶界、位錯、間隙原子、磁晶各向異性等缺陷，對軟磁性能不利。從磁性物理學上來說，原子不規則排列、不存在周期性和晶粒晶界的非晶態結構對獲得優異軟磁性能是十分理想的。非晶態金屬與合金是70年代問世的一個新型材料領域。它的制備技術完全不同于傳統的方法，而是采用了冷卻速度大約為每秒一百萬度的超急冷凝固技術，從鋼液到薄帶成品一次成型，比一般冷軋金屬薄帶制造工藝減少了許多中間工序，這種新工藝被人們稱之為對傳統冶金工藝的一項革命。
