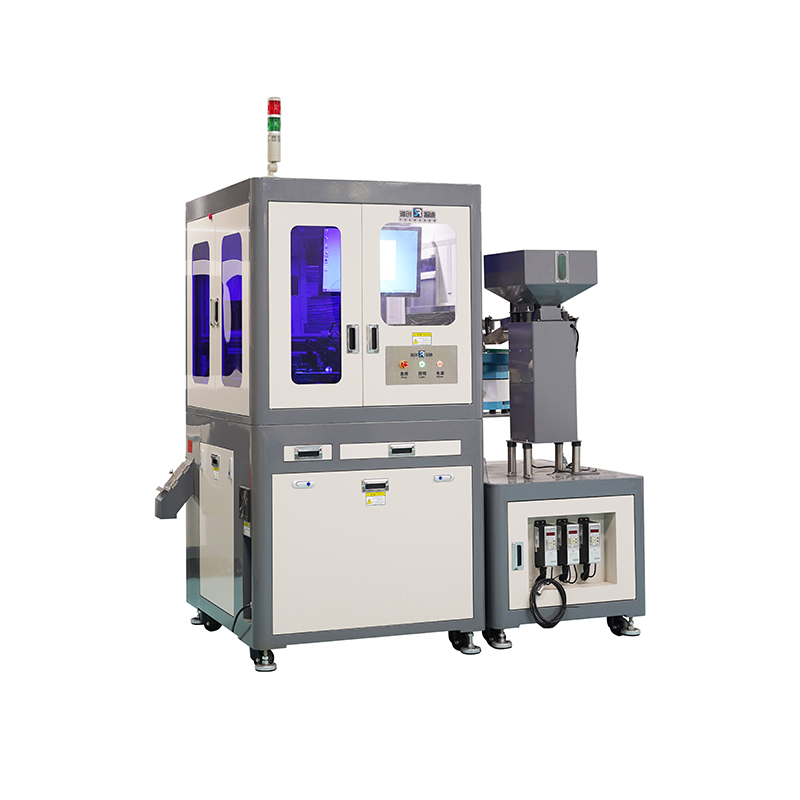

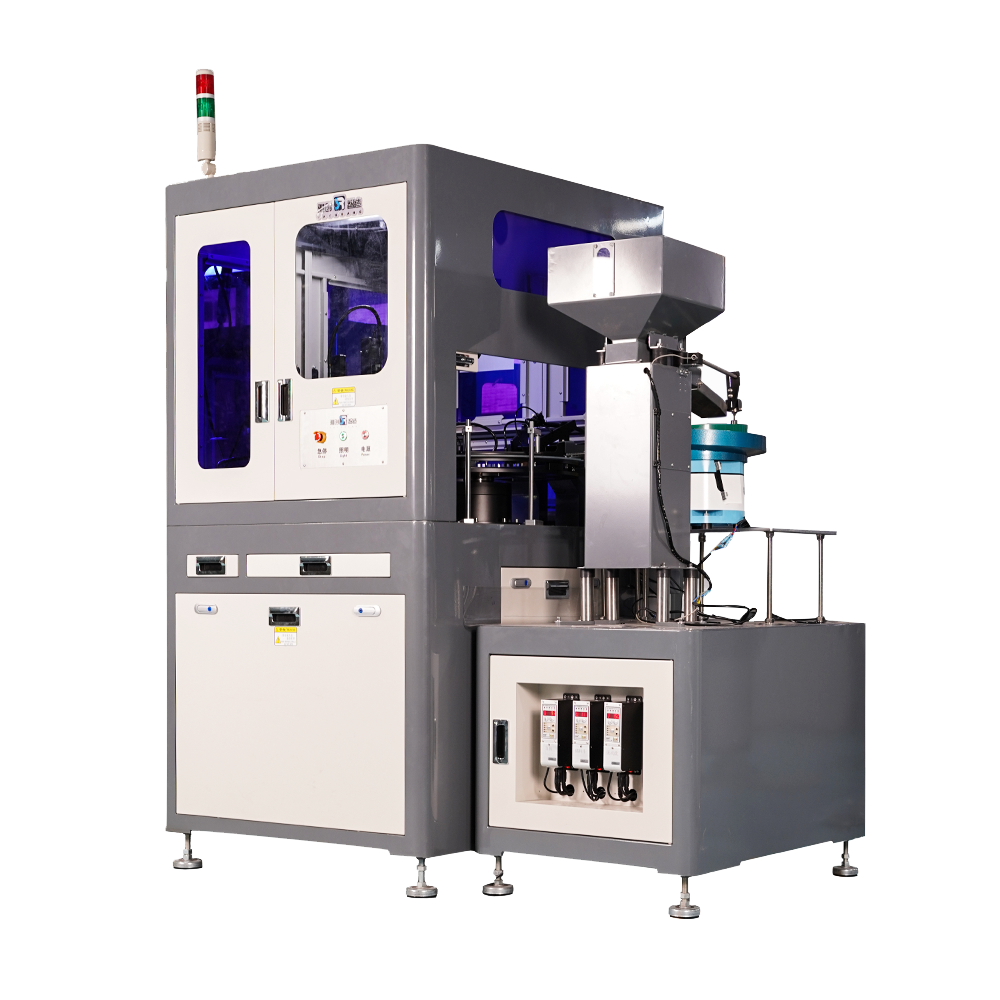

產品名稱：磁環磁材視覺檢測設備
-
設備型號：
-
檢測精度：±0.001mm
-
檢測項目：尺寸大小、缺口、崩邊、劃傷、毛刺、壓傷、混料，掉漆、高度、凹陷、對稱度、麻點、輪
-
檢測速度：300-800pcs/min
-
可檢產品：磁芯、磁鐵、磁環、電感、電容、電阻
磁環磁材視覺檢測設備
| 設備作用： | 磁環磁材視覺檢測設備能代替人工檢查產品，并通過視覺成像系統，自動識別產品外觀缺陷，自動篩選合格品與不合格品。還可以對測量數據進行統計分析，有效提高了檢測效率。 |

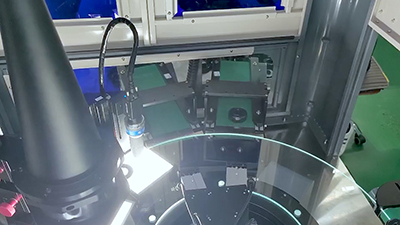

| 設備原理： | 磁環磁材視覺檢測設備通過機器視覺產品CCD圖像傳感器將被攝取目標轉換成圖像信號，傳送給專用的圖像處理系統，根據像素分布和亮度、顏色等信息，轉變成數字化信號，圖像系統對這些信號進行各種運算來抽取目標的特征，進而根據判別的結果來控制現場的設備動作對產品做出精確的判斷。 |

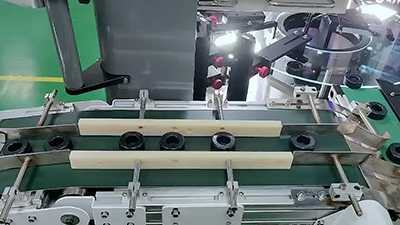

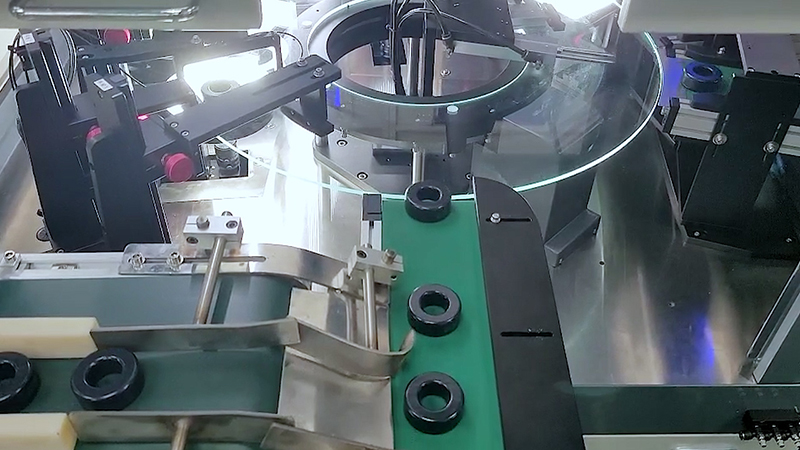

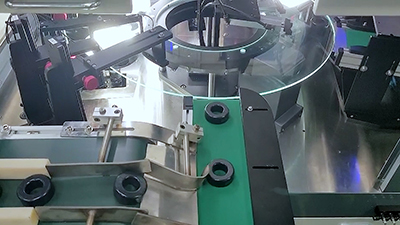

| 設備功能： | 磁環磁材視覺檢測設備具有自動上料、自動定位、自動檢測、自動分選、自動下料、智能測控、自動統計、AI深度學習、全自動處理等功能。 |

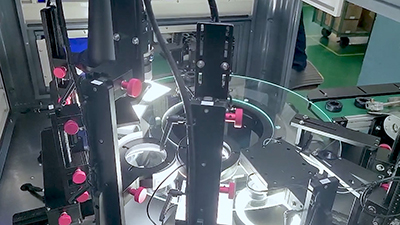

選型配置：上視+側視+下視 +頂視（可根據檢測項目增減檢測工位）
檢測范圍：360°全檢
可檢物件：磁芯、磁鐵、磁環、電感、電容、電阻
檢測項目：尺寸大小、缺口、崩邊、劃傷、毛刺、壓傷、混料，掉漆、高度、凹陷、對稱度、麻點、輪廓度、顏色等
適用規格：外徑φ1.0mm-φ20.0mm ；高度2.0mm -25.0mm
檢測速度：300-800pcs/min
檢測精度：最高±0.001mm
軟件系統：雅創光學影像系統
電源電壓：220V 50Hz
額定功率：500KW
氣 壓：0.4-0.8MPA
工作溫度：0℃-45℃
尺寸大小 |
掉漆 |
對稱度 |
劃傷 |
麻點 |
缺口 |
 |  |
 |  |
圓形磁環 |
扁形磁環 |
卡扣式磁環 |
抗干擾磁環 |
鐵氧體磁芯 |
雙孔磁環 |
貼片電感 |
釹鐵硼強磁 |
磁鐵 |
打撈磁鐵 |
氧體功率磁芯 |
異形磁鐵 |
1. 磁環電感的作用
磁環與連接電纜組成一個電感，是電子電路中常用的抗干擾元件，對高頻噪聲有很好的屏蔽作用，故稱吸收磁環。因其通常由鐵氧體材料制成，故又稱鐵氧體磁環（簡稱磁環）。磁環在不同頻率下具有不同的阻抗特性。一般低頻時阻抗很小，當信號頻率升高時，磁環阻抗急劇增大。可見電感的作用如此之大，眾所周知，信號頻率越高越容易輻射，而一般的信號線沒有屏蔽層，這些信號線就成為接收周圍環境中各種雜亂的高頻信號的好天線，而這些信號又疊加在原來發射的信號上，甚至?xí)淖冊瓉?lái)發射的有用信號，嚴重干擾電子設備的正常工作。因此，降低電子設備的電磁干擾(EM)成為必須考慮的問題。在磁環作用下，即能使正常有用的信號順利通過，也能很好地抑制高頻干擾信號，且成本較低。
2. 貼片電感和磁環電感有啥區別
一般來說，貼片電感在市場應用中使用功率電感較多，磁環電感則一般作為濾波電感使用。而且貼片電感的整體電流比較小，而磁環電感的電流比較大，有時電感值比較大，但貼片電感的電感值并不是很大。所以兩者分屬不同類別，貼片電感為貼片電感，磁環電感為插件電感，而且磁環電感有著較長的引腳（相對于貼片電感而言）。
3. 磁環電感線圈的作用
我們都知道磁環電感是一種共模電感，在電路板中，它主要起濾波的作用，而電感值是磁環電感的重要參數之一，磁環電感也可以作為功率電感使用，所以它的電流也是重要參數之一。在所有電感產品中，總是離不開磁芯、漆包線等重要元件。磁環電感也是如此。電感值一定時，磁環電感纏繞漆包線的匝數也一定。
磁環電感值與線圈匝數的平方成正比，在磁芯不變的情況下，可以通過增加漆包線線圈的匝數來提高磁環電感的電感值，這樣磁環電感也可以提供更大的電感和更充沛的電能，但是磁環電感的電感不可能無限增加，線圈的匝數有時會受到很多因素的限制，比如空間、磁芯尺寸等。一般情況下，電感值的單位為uH和mH，漆包線直徑的單位為mm。
但磁環電感的電感值大小與漆包線直徑大小無關，漆包線直徑影響產品的電阻值，不會影響電感值的大小。
