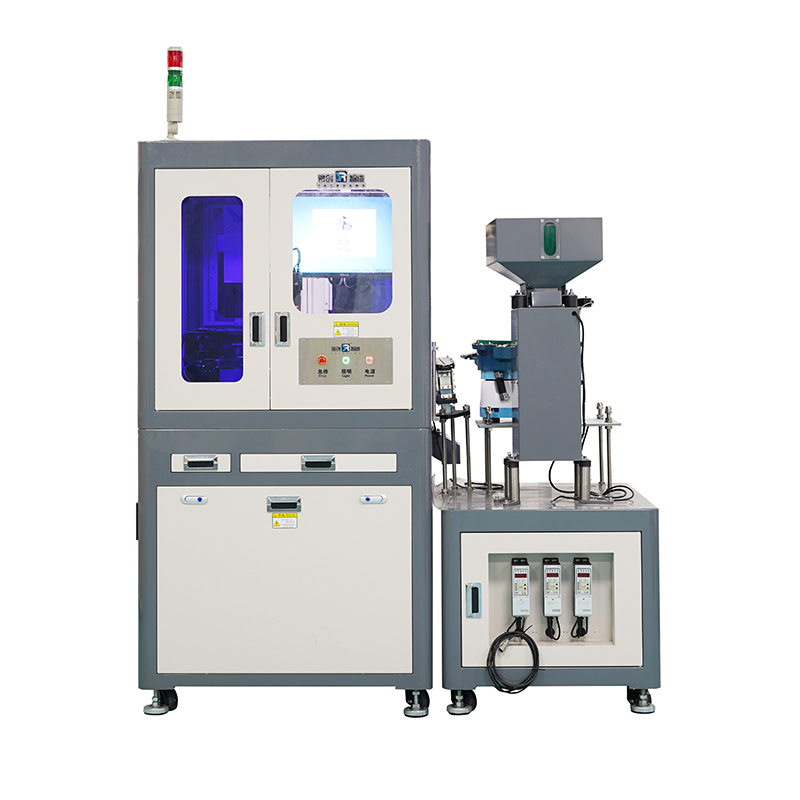

沖壓件端子光學影像篩選機
| 設備作用： | 端子光學影像篩選機能代替人工進行產品的全檢工作，通過視覺成像系統，對產品的外觀缺陷進行自動辨別，并自動分選出合格件與不合格件，還能就測量數據進行統計分析，有效提高檢測效率。 |
| 設備原理： | 端子光學影像篩選機通過機器視覺產品的CCD圖像傳感器，將捕獲的目標轉換為圖像信號并傳輸?shù)綄Ｓ玫膱D像處理系統。根據像素分布、亮度、顏色等信息，將其轉換為數字信號，圖像系統對這些信號執行各種操作以提取目標的特征，然后控制現場設備動作，根據識別結果對產品做出準確判斷。 |

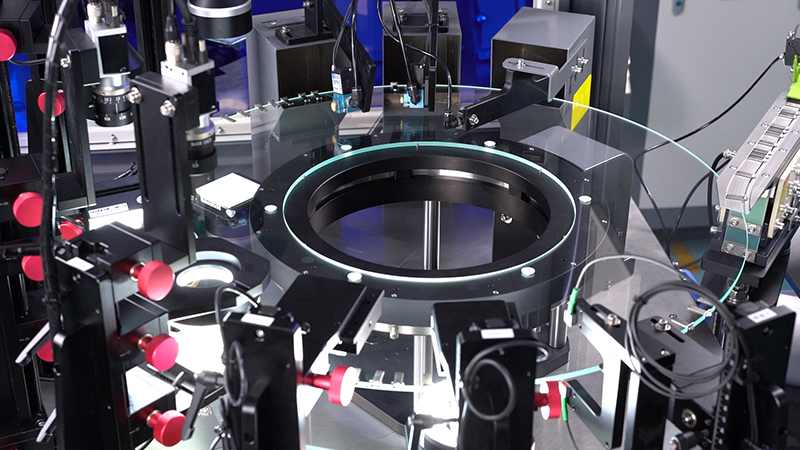

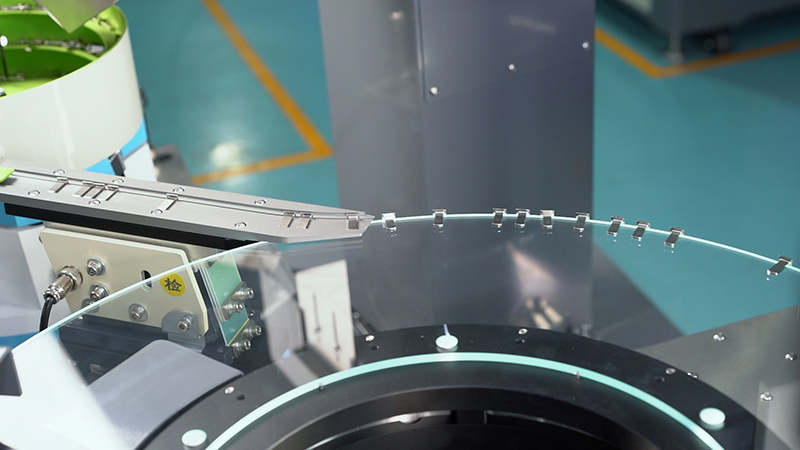

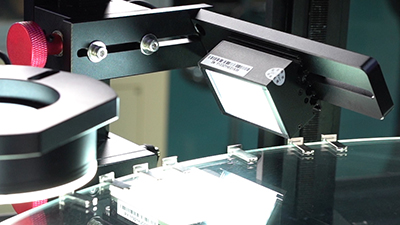

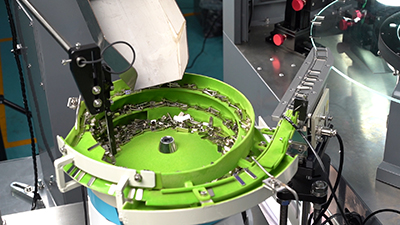

| 設備功能： | 端子光學影像篩選機通過振動盤自動上料裝置，將端子輸送至機器內部玻璃盤中，然后由傳動馬達帶動玻璃盤勻速運動，讓被檢端子依次通過CCD鏡頭，這些CCD鏡頭將對被檢端子進行正面，底面，側面的視覺檢測，再由雅創自主研發的影像軟件系統記錄下良品與不良品信息，這些信息會通過AI智能計算，把良品與不良品自動分開輸出。 |
選型配置：上視+側視+下視 +頂視（可根據檢測項目增減檢測工位）
檢測范圍：360°全檢

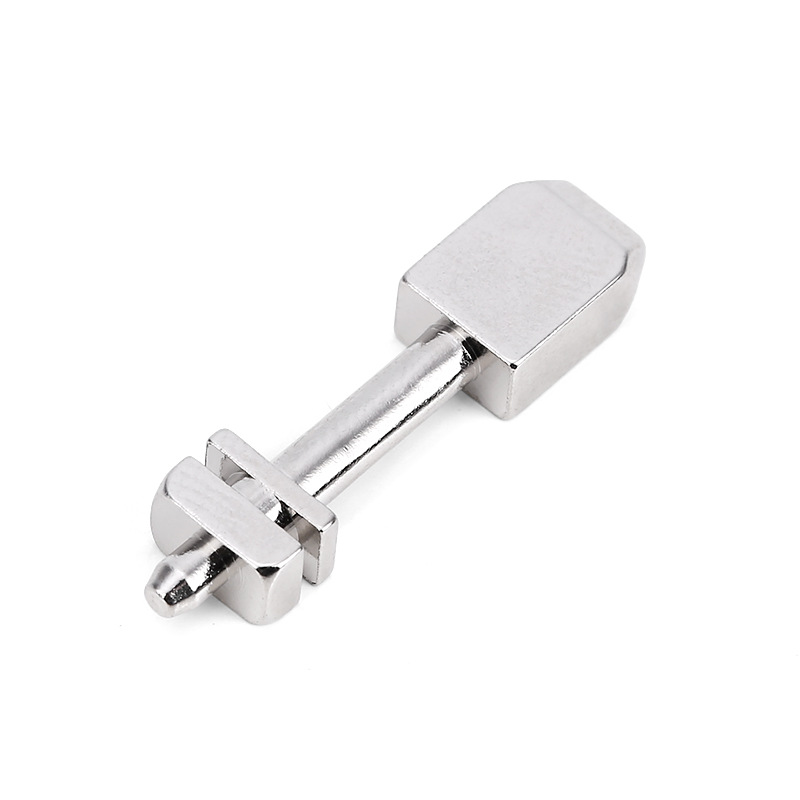

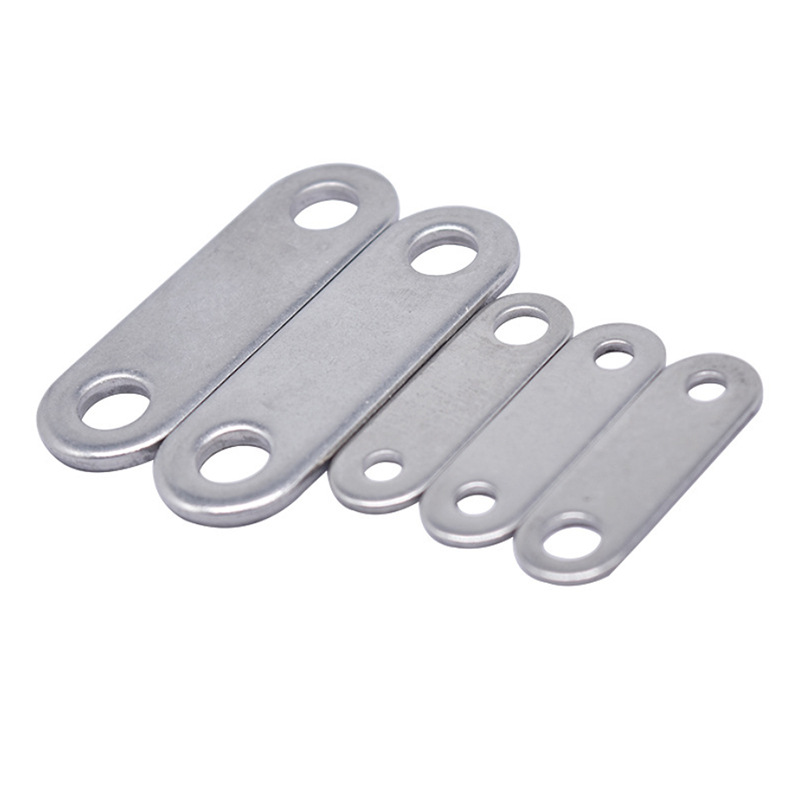

可檢物件：端子、Type-c、插針、插片、彈簧、卡針、異形沖壓件、英規插片、五金插腳等

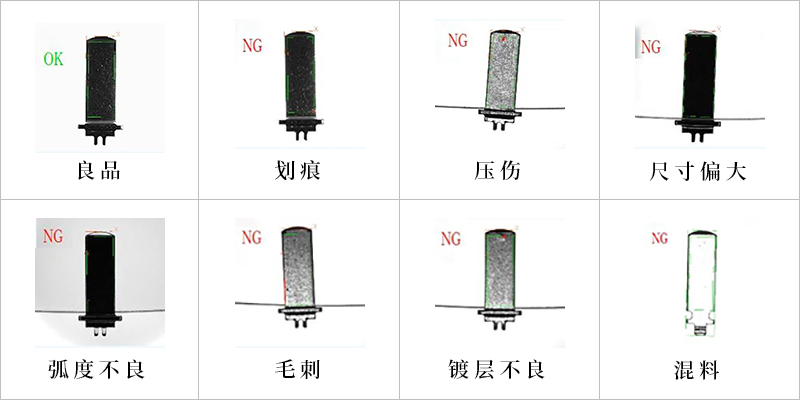

檢測項目：尺寸大小、鍍層不良、壓傷、毛刺、混料，高度、麻點、輪廓度等
適用規格：外徑φ1.0mm-φ20.0mm ；高度2.0mm -25.0mm
檢測速度：300-1200pcs/min
檢測精度：最高±0.001mm
軟件系統：雅創光學影像系統
電源電壓：220V 50Hz
額定功率：500KW
氣 壓：0.4-0.8MPA
工作溫度：0℃-45℃
 |  |
 |  |
 |  |
Type-C |
五金插片 |
彈簧 |
端子 |
卡針 |
五金插腳 |
中規插片 |
異形沖壓件 |
英規插片 |
1. 五金端子有哪些種類？
五金端子是連接器中重要一個接觸件，關乎整個電流流通的重要性。隨著電子行業發展，種類也是越來越多，使用范圍也是非常廣。五金端子按市場型號可分為MOLEX、JST、JAE、HRS、TYCO等。按應用領域可分為接線端子、地環端子、歐式接線端子、彈簧性端子、柵欄式接線端子，旗形端子、冷壓端子等。
目前市面上生產的五金端子選用材質都是黃銅、磷銅，除了航天、醫用特殊要求之外。一般五金件都是會電鍍，防止易氧化、容易腐蝕，容易產生接觸不良。
2. 接線端子都由什么金屬材料組成？
接線端子通常由熱脹系數不同的金屬材料組成。雙金屬材料的熱元件若受熱，因膨脹系數不同，就會發生彎曲。工作時把熱元件串聯在電路的主回路中（例如電機啟動器中電機的供電回路中）。上下兩排各有3個接線端子，每個熱元件分別接在一上一下兩個端子間，共有3個熱元件，分別串聯在電機的3條電源輸入線上。輔助觸點，通常是一常開（NO）、一常閉（NC）觸點。用于電機啟動器的控制回路中。
3. 五金端子為什么要使用金屬鍍層？
使用金屬鍍層是為了以防外在因素如污染、基材金屬的擴散以及接觸磨損的影響
常見的鍍層分為2種：
1）使用貴金屬鍍層的特點
在不同程度上，貴金屬鍍層（如金，鈀以及它們的合金）其本質對表面薄膜來說是游離的。對這些鍍層來說產生界面的金屬接觸相對較簡單，因為它僅僅需要接觸表面的伴隨物在配合時的移動。通常這很容易實現。為維持接觸界面阻抗的穩定性，設計要求應注意保持接觸表面貴金屬鍍層。
2）使用普通金屬鍍層的特點
普通金屬鍍層，特別是錫或錫合金，其表現都自然覆蓋有一層氧化薄膜。錫接觸鍍層的作用，是因為這層氧化物容易在配合時候被破壞，這樣金屬接觸就容易被建立起來。電連接器設計的需求是能保證氧化膜在連接器配合時破裂，而在電連執著器的有效期內確保接觸界面不再被氧化。再氧化腐蝕，在磨損腐蝕中，是錫接觸鍍層最主要的性能退化機理。銀接觸鍍層最好被當作是普通金屬鍍層，因為該鍍層容易受到硫化物和氯化物的腐蝕。由于氣閥 經物的形成通常也把鎳鍍層當作是普通金屬。
