汽車動力電池FPC與CCS點膠工藝

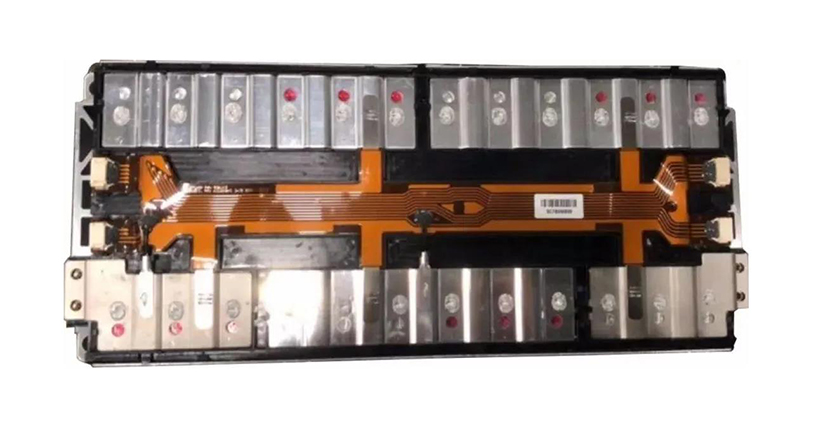

CCS集成母排是汽車BMS動力系統的一部分。其FPC用于替代動力電池的采集線。此前，采集線采用傳統的銅線束方案。線束由塑料制成，周圍環繞著銅線。連接電池組時，每根線束到達一個電極。當動力電池組中電流信號較多時，需要多條線束配合，占用空間大。在Pack組裝過程中，傳統的線束依靠工人手動固定電池組上的端口，自動化程度低。

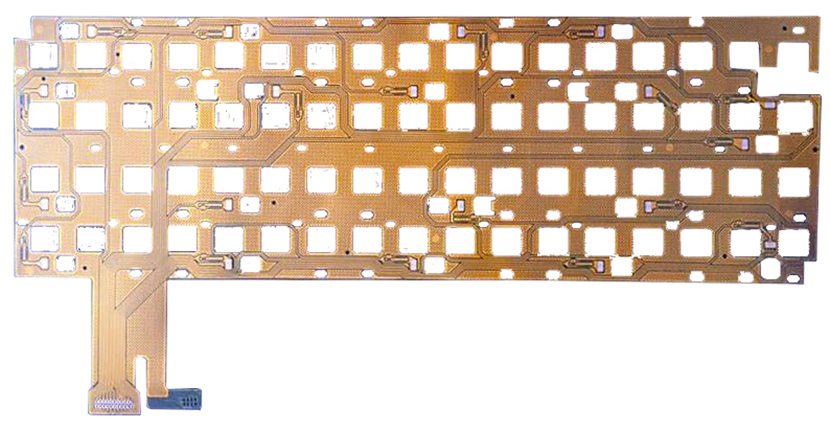

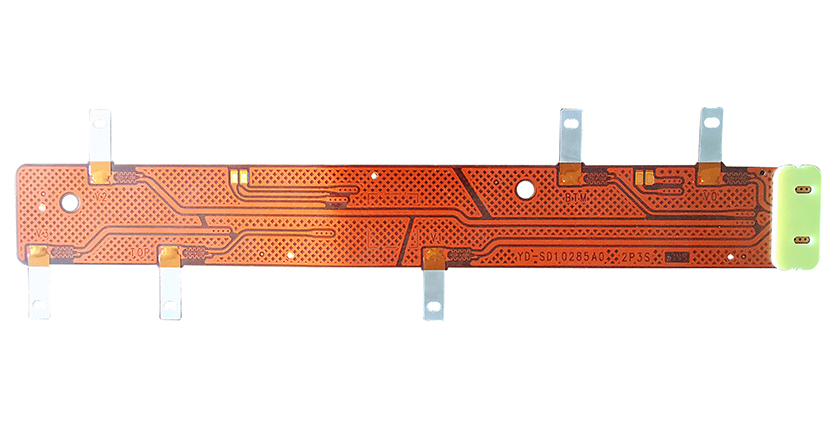

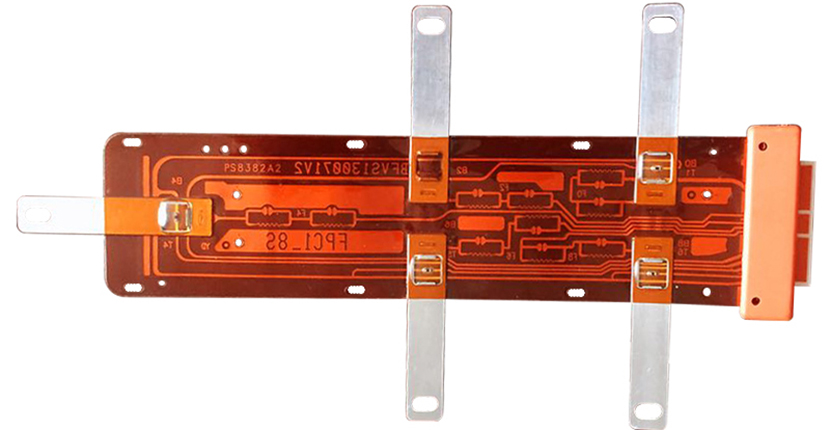

與銅線束相比，F(xiàn)PC以其高集成度、超薄厚度、超柔軟等特點，在安全、重量輕、布局規整等方面具有突出優勢；銅鋁排等和FPC集成在一起，大大降低了厚度，并且可以定制結構，這樣就可以通過抓取機械臂直接將組件放在電池組上。自動化程度高，適合大批量生產。
憑借FPC和CCS的優異性能以及規模化生產帶來的成本快速下降，該方案替代傳統線束的進程明顯加快，現已成為大部分新能源汽車的重要選擇方案。
FPC和CCS單車用量與電池模組設計有關。新能源汽車的動力電池一般由多個電池模組組成。單個車輛中電池模塊的數量因設計而異。以特斯拉為例，鋰電派數據顯示，大部分特斯拉Model S車型的電池組分為16個小模塊，而Model 3長續航版的電池組只有4個模塊。
2020年全球新能源汽車產量為420萬輛，預計2025年將達到1800萬輛，2020-2025年復合增長率為40%。 2030年，新能源汽車滲透率有望達到50%左右，達4000萬輛。隨著新能源汽車滲透率的不斷提升，新能源汽車動力電池FPC、CCS的空間將更加廣闊。每年全球和國內新能源汽車CCS市場空間預計將達到35-600億元和18-300億元。
另外，儲能行業的發展也會在一定程度上帶動鋰電池的銷售，從而帶動FPC和CCS的市場需求。問題在于，當前儲能產業整體處于發展初期，產業鏈成熟度不高。采取的解決方案 不確定性依然存在，但前景不容忽視。
工藝的改進必然要求技術的改進。 CCS集成母排需要將塑料結構件、銅鋁排等與FPC集成在一起，必須保證一定的物理性能。傳統的鎖緊裝置面向電池，難以保證氣密性。和安全性，點膠封裝工藝成為汽車廠商的首選方案。
1. 粘接基材復雜，膠水種類多樣，不同位置點膠的目的和要求也會不同。點膠過程需要綜合考慮。點膠設備兼容性好，可快速切換；
2. 部分點膠位置狹窄，精度要求高，需要保證良好的點膠一致性；
3. 點膠工件比較大，點膠面積廣，需要保證一定的效率，CCS點膠封裝使用的膠水主要包括：黃膠、導熱硅膠和硅酮膠
4. 黃膠主要用于固定電感、線圈、變壓器、電解電容等電子產品。具有保護和密封電子元器件的作用。在CCS中用于電器元件的灌封、高壓元器件的灌封、電池FPC的防潮涂覆等
5. 導熱硅膠主要用于填充發熱元件與散熱片之間的空隙，增加它們的接觸面積，從而達到最佳的導熱效果，使電子元器件的熱量得到有效的散發和傳遞。在CCS中用作各種發熱元件與散熱設施之間的接觸面的增加，起到有效的散熱作用。
6. 硅酮膠用于電子模塊、傳感器、電子元器件等需要灌封、絕緣、阻燃的場合，以及電子元器件的粘接和固定元器件之間的絕緣。
東莞市雅創自動化科技專業生產動力電池CCS視覺檢測設備，12年專注，設備可檢測動力電池/儲能電池ccs集成母排、動力電池/儲能電池軟性FPC電路板的激光焊點不良、虛焊、漏焊、漏點膠、缺膠、二維碼識別、針歪、字符識別、劃痕、缺口等缺陷，速度3pcs/min（視產品尺寸而定），歡迎咨詢了解！
